А1. Военно-топографическая 3-х верстовая карта 1860-90 гг.

Данная карта создавалась в военно-топографическом депо под руководством генерала Шуберта, поэтому ее иногда называют картой Шуберта.

Масштаб 3 версты в 1 английском дюйме. Что соответствует 1:126 000 (в 1см - 1260 м). Что примерно похоже на современную километровку.

Черно-белая карта России. Съемки и выпуск карт производился с 1850-х годов и вплоть до конца 19 века, а печать карт продолжилась даже в первые годы после революции (до 1923 г). Оригиналы этих карт имеют очень высокое качество прорисовки с хорошим качеством бумаги, как правило, черная прорисовка на желтом фоне.

Качество листов высокое. Координатная сетка на полях (возможна привязка к GPS). Толковая и широко используемая поисковиками карта. Видны все малейшие детали: хутора, мызы, харчевни, часовни, мельницы и т.д. Размер листа примерно А2 (58х42 см) что соответствует 73х53 км местности.

Год съемки и печати указывался редко. Так что условно можно считать 1860-90 гг. Существуют несколько вариантов на многие листы, которые имеют некоторые отличия. Например, на некоторых не всегда указывалось количество дворов в населенных пунктах, еще не было железных дорог, названия могут отличаться, добавляться или исчезать деревни, хутора, мельницы и др.

В настоящее время нами отсканированы все листы из существующих. Хотя по годам выпуска подборка, конечно, не полная.

"Условные знаки военно-топографических карт". Указаны все использовавшиеся знаки и сокращения. Так же тут есть общие сборные листы для всех известных военно-топографических карт Российской империи масштаба 1, 2 и 3 версты в дюйме. Брошюра 23 листа, Архив RAR, 6 мб. Скачать

Еще подборка условных знаков на различных топокартах. На старых и современных. Источники разные, что от чего - разбирайтесь сами. Архив RAR, 5 мб. Скачать.

 О качестве карт

Наши первые карты мы разыскали в архиве и отсканировали еще в 2005 году. К качеству мы тогда относились не строго, делали в формате jpg. Сканы были А3 формата и их приходилось склеивать из 4 частей в 1 лист. Клеили сами, в фотошопе довольно грубо, со стыками, накладками, удвоениями или наоборот пропусками. При этом делали листы очень светлыми (удобнее печатать, но хуже видно). В общем как умели.

Наши карты за несколько лет довольно широко разошлись и уже есть у многих, и большинство с ними уже работало. Уверены, что по этим картам найдено немало кладов, интересных объектов и родовых селений. Но о слабом качестве нам не раз писали.

Недавно удалось добраться до нового архива и получить сканы ВСЕХ трехверсток по-новому (более 600 листов!) Разумеется, это оказалось сложно и дорого, но думаем, оно того стоит.

Теперь качество получилось СУПЕР! Цвет темный, насыщенный, все хорошо различимо. Исходное разрешение TIF 300 dpi. Отсканировано на сканере А1 формата! И исходные листы не мятые, не резанные на части или вклеенные в атлас (как были многие из прошлой версии). Теперь никаких швов, стыков, склеек!!! Такие листы значительно проще привязывать для GPS и точность получается значительно выше.

Да еще и многие листы отличаются от прошлой редакции годами выпуска, а значит и информацией (железная дорога, рельеф, количество дворов и т.д.). При этом несколько листов стали полными! (например по Ростовской, Орловской, Литве). А многие листы раньше вообще были неизвестны (Рязанская, Воронежская, Пензенская, Тамбовская, Саратовская, по паре листов в Новгородской и Питерской губерниях).

Кому-то, возможно, будет достаточно и старой редакции этой карты, те листы как и прежде продаются по 100-300 р за лист (бюджетный вариант). Но кого качество не устраивает, кому интересно получить качественную, новую редакцию – заказывайте. При покупке новой редакции листа – старая версия в придачу (если надо).

 Сборные листы:

А1s. Старая редакция
трехверстки, полный лист
А1. Новая редакция.
Полный лист.
А1. Новая редакция.
Центр
А1. Новая редакция.
Северо-Запад
От Рязани до Ростова.
Беларусь
Украина

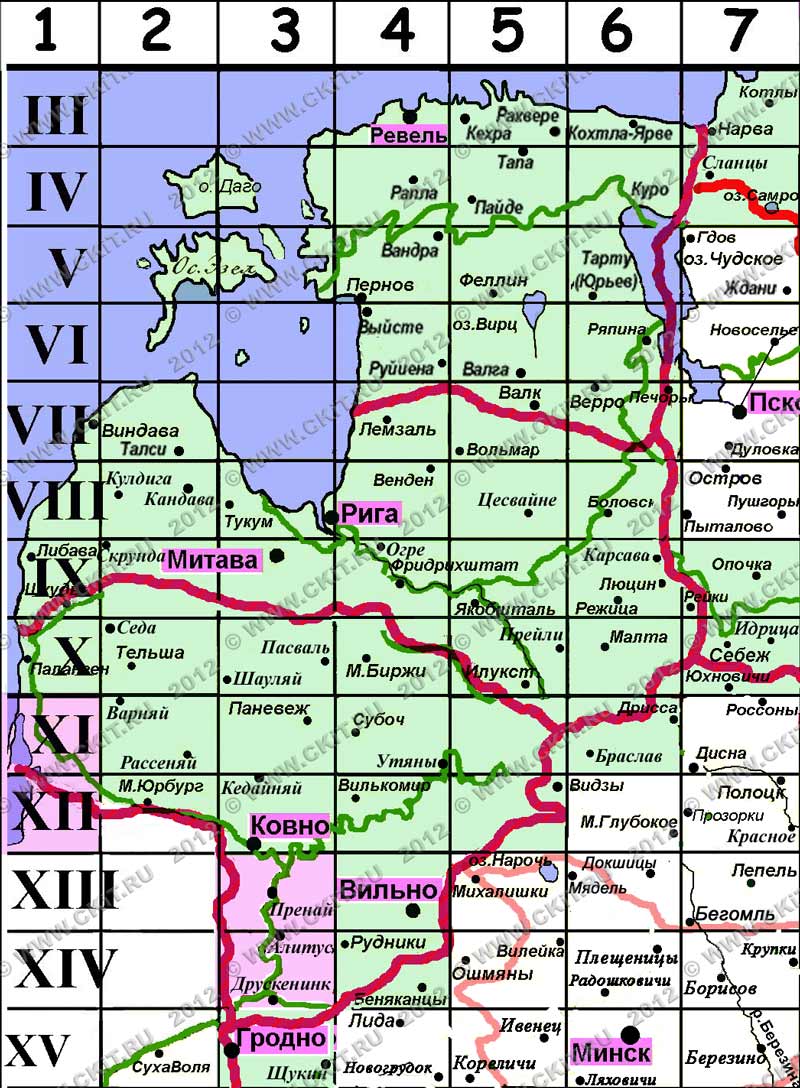

Прибалтийские страны

Цена за 1 лист военно-топографической 3 верстовой карты:

А1n.  800 р. (с привязкой 1000 р)  Новые, редкие листы выделены красным фоном . Этих листов раньше вообще не было (или они были с пропусками) и вполне вероятно найти множество некопанных мест.

А1n.  450 р. (8$), с GPS привязкой 600 р. (10$)  Листы новой редакции - выделены зеленым фоном. Эти листы уже были в старой версии, но сравнивая можно найти немало свежей информации, а возможно и несколько новых мельниц, харчевен, хуторов, дорог. Смотрите образцы ниже.

А1s.  150 р. (3$), с GPS привязкой 300 р. (5$)  Листы старой редакции - выделены желтым фоном. Эти листы давно сделаны и распространены среди поисковиков. Но если вас не сильно волнует качество, то будет вполне достаточно и их.

А1s. Листы выделенные  голубым фоном  также старой редакции, входят в комплекты и продаются наборами.

Формат и качество всех листов - JPG, 300 dpi, с клеймением.

Если квадрат закрашен не полностью - значит там либо море, либо не прорисованная территория.

На территории Рязанской, Пензенской, Тамбовской, Воронежской, Саратовской губерний листы делались в 1900-1920 годах, на них уже почти не наносился рельеф местности (лес, холмы и горы), а только населенные пункты.

А теперь, чтобы была видна разница, приведем фрагменты старой и новой редакции для одного и того же участка карты. Слева, темные - новые листы, а справа (блеклые) старая редакция.

Пишите какой лист интересует - вышлем фрагменты старой и новой редакции, чтобы вы сами убедились, насколько новая редакция лучше.


Петербургская. Лист II-10.  Еще без ж/д
Листы по Карельскому перешейку. Старая (сверху) и новая версия. Появился лист I-7, новый участок на листе  I-8, совсем полный стал лист II-8. Лист II-9 в новой редакции, с новыми ветками ж/д (Ириновская железная дорога).
Новгородская. Лист III-12
А тут III-11 лист

Псковская. Лист VII-6

Эстония IV-5.
Уже с ж/д

Смоленская. XIII-10.
Жел. дорога на новой еще без 1 ветки.

Смоленская XIII-12.
На новой - указано количество дворов, новые объекты, нет удвоения на стыке.

Калужская. XIII-14.
На новой есть ж/д, дер. Ольговка.

Тульская XIII-15.
На старой накорябана граница и размытое качество, плохо читаются надписи.

Калужская XIV-12.
На новой еще нет ж/д.

Тульская XIV-15.
На новой есть ж/д., нет удвоений на стыке, нет нарисованной линии границы.

Смоленско-Орловская. Лист XV-11. Новый лист ПОЛНЫЙ, с Орловской территорией.

XV-12 - теперь с ж/д
ХV-14 - теперь без ж/д.
XV-15 - ж/д не полная
XVI-11 - теперь с ж/д
XVI-12 - теперь с ж/д.
XVI-13 - теперь с ж/д.
XVI-14 - теперь с ж/д.
XVI-15 - теперь с ж/д.
XVI-16 - теперь с ж/д.
XVII-11 - теперь с ж/д
XVII-12 - теперь с ж/д


Черниговская. Лист ХIХ-11.
Разница в качестве.

Черниговская. Лист ХIХ-12.
Разница в качестве.

Черниговская. Лист ХХ-9.
На новой есть ж/д.

Полтавская. Лист XX-11.
На новой есть ж/д.

Волынская. Лист XXI-6.
На новой есть ж/д.  Цвет более насыщенный.

Волынская. Лист XXII-3.
На новой виден новый хутор и пустое поле с силуэтом карты.

Киевская. Лист XXII-7.
новая слева

Киевская. Лист XXII-9.
На новой есть ж/д.  Цвет более насыщенный.

Киевская. Лист XXII-10.
На новой есть ж/д.  Цвет более насыщенный.

Лист XXII-15.
На новой есть ж/д.

Лист XXIII-5

Киевская. XXIII-9.

Харьковская. XXIII-14.
На новой есть ж/д

XXIV-5

Подольская, лист XXIV-6
Есть новые хутора.

Подольская, лист XXV-5
Есть новые хутора.
XXVI-5 тут

Полтавская. лист XXV-12
Теперь с ж/д, и нет стыков

Екатериносл-я. XXVI-12

Екатериносл-я. XXVIII-13
На новой есть ж/д.

Ростовская XXVII-18.
Появилась ж/д и хутора-станции при ней.

Ростовская XXVII-19.
Появилась ж/д и хутора-станции при ней.

Различие в форматах и клеймении листов.

Большинство военно-топографических трехверсток можно у нас приобрести в одном из трех вариантов:

1. формат JPG, качество 300 dpi, проставлено клеймение логотипом нашего сайта (копирайт). Логотип полупрозрачный и просмотру практически не мешает. Но ограничивает перепродажу. Процентов 90 заказывают именно этот вариант.

2. все аналогично, только не проставлено клеймение. Для эстетов, которым хочется обладать картой, как она есть, без добавленных деталей (копирайта). Цена в 2 раза дороже первого варианта.

3. исходники в формате TIF (типографский формат, без сжатия). Без копирайта. Для фанатов качества и тех, кто намерен размножать карту. Цена в 3 раза дороже первого варианта.

На наш взгляд особой разницы в качестве всех трех вариантов не заметно, но решайте сами. Приведем образцы:

1. Клейменый JPG (195кб)
2. Неклейменый JPG (198 кб)
3. Исходный TIF (485 кб)

 ЖЕЛАЕМ УДАЧИ!
 Вячеслав (Скит), г. Санкт-Петербург, 2005-2016 г.
